Płytka dywanowa z nadrukiem pętelkowym

Część 1: Opis

SZCZĘŚCIE Dywandrukuje tę płytkę dywanową pętelkową na naszej linii cyfrowej w Foshan w Guangdong, gdzie 180 pracowników spędziło 14 lat na produkcji zadrukowanych i tuftowanych podłóg na eksport. Strona wierzchnia wykonana jest z nylonu lub poliestru barwionego w masie o gramaturze 600 g/m2, tuftowanego w pętelkę o grubości 5 mm, zadrukowanego przed laminowaniem i połączonego z podłożem z PVC, PE lub ekologicznym. Dostarczamy kwadraty o wymiarach 50 cm lub deski o wymiarach 25 cm x 100 cm. Na tej stronie omówiono pętlę jako strategię kontroli zabrudzeń.

Część 2: Szczegółowe wprowadzenie do produktu

Jak nieodcięta pętla utrzymuje wyśledzoną ziemię poza zasięgiem wzroku

Stos pętelkowy przedstawia raczej małe łuki niż otwarte końcówki włókien. Gleba osadza się na tych łukach i unosi się przy pierwszym przejściu podciśnienia, podczas gdy ścięty stos otwiera się jak pędzel i pozwala, aby piasek przedostał się pomiędzy kępkami. Ta różnica decyduje o tym, jak wygląda zadrukowana podłoga po dwóch zimach w mokrych butach. Im gęstsza pętelka, tym mniejsza szczelina na piasek, dlatego też tę konstrukcję tuftujemy w gramaturze 600 g/m2.

Nadruk znajduje się wewnątrz włókna, ponieważ wzór jest nanoszony na przędzę barwioną w masie i utrwalany przed laminowaniem. Ścieranie wynosi od 34 000 do 46 000 pocierań, co powoduje określoną zmianę zgodnie z normą ISO 12947-2 przy 5 kPa, a wiązanie pęczków utrzymuje się przy nacisku od 36 do 44 N zgodnie z ISO 4919, więc wydrukowana strzałka na szkolnym korytarzu nadal brzmi jak strzałka.

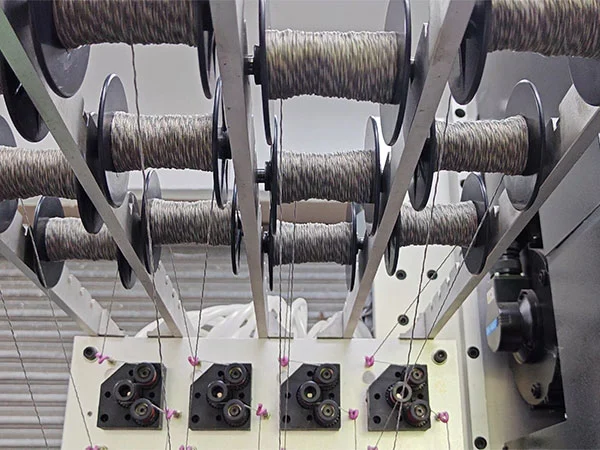

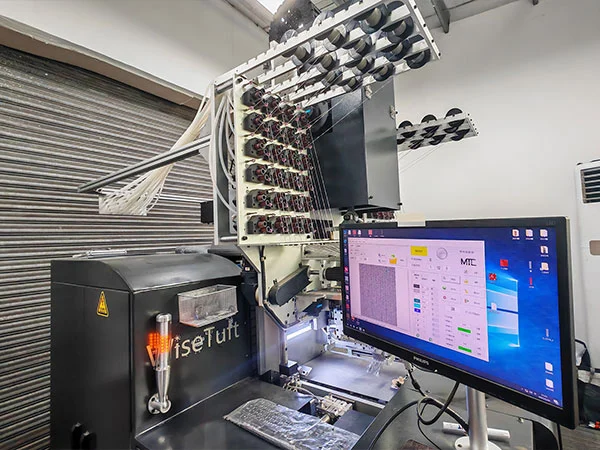

Druk, utrwalanie i laminacja na linii cyfrowej Foshan

Wydrukowana płytka ma jeden tryb awarii, którego nie ma zwykła płytka: sam wzór może dryfować. Grafika jest przekształcana w powtórzenie przed wykonaniem przekreślenia, kolor jest dopasowywany do tego przekreślenia na spektrofotometrze, a wydrukowana szarość jest sprawdzana pod kątem rejestracji po utrwaleniu. Rejestracja odbywa się z dokładnością do 1,5 mm w poprzek płytki, co zapobiega przechodzeniu dużego motywu w miejscu styku czterech płytek.

Utrwalenie wprowadza barwnik do pętli, zamiast pozostawiać pigment na powierzchni, dzięki czemu trwałość kolorów osiąga stopień 6-7 zgodnie z ISO 105-B02 w przypadku światła i stopień 4-5 zgodnie z ISO 105-X12 w przypadku tarcia. Wytrzymałość na odrywanie wybranego w projekcie podkładu wynosi od 30 do 38 N/50 mm, a stabilność wymiarowa pozostaje poniżej 0,25% zmiany długości w stosunku do ISO 2551. Płytka osiąga Bfl-s1 zgodnie z EN 13501-1, z EN ISO 11925-2 obejmującą reakcję na mały płomień.

Część 3: Tabela specyfikacji technicznych

Każda poniższa wartość została zmierzona na gotowej płytce w naszym laboratorium Foshan QC po kondycjonowaniu w temperaturze 23 stopni C i przy wilgotności względnej 50%. Jedna uwaga do przeczytania w rzędzie podkładki: Laminaty PCV, PE i ekologiczne zachowują się inaczej pod stopami i na rampie, dlatego przed ceną napraw podłoże i zapytaj o dane dotyczące odrywalności i stabilności tego konkretnego laminatu.

Płytka dywanowa z nadrukiem w stylu pętelkowym

Rodzaj przędzy Nylon/Poliester

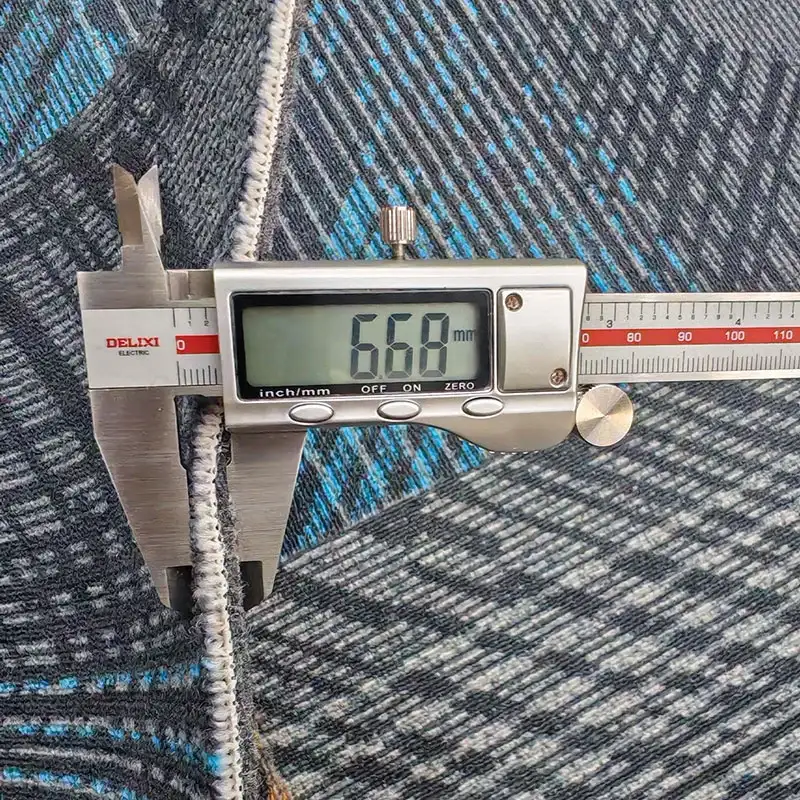

Wysokość stosu 5 mm

Gramatura runa 600 g/m2

Podkład PVC / PE / podkład ekologiczny (wybrany projekt)

Odporność ogniowa Bfl-s1 (EN 13501-1)

Zastosowanie wnętrze komercyjne

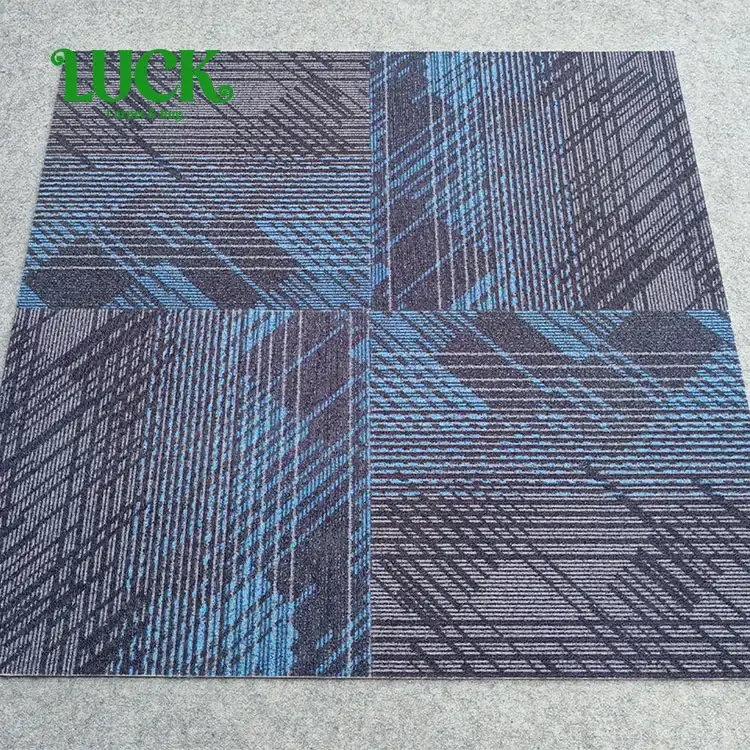

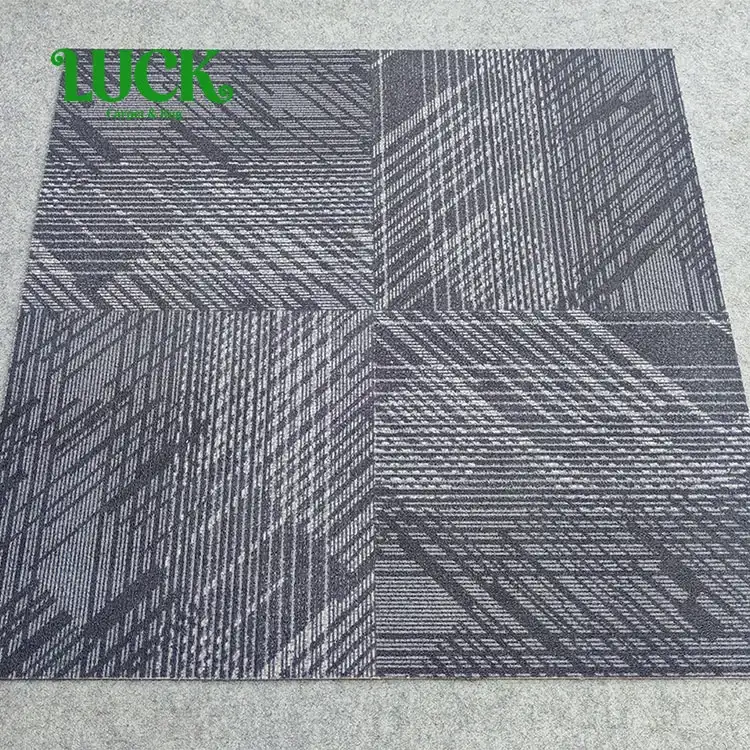

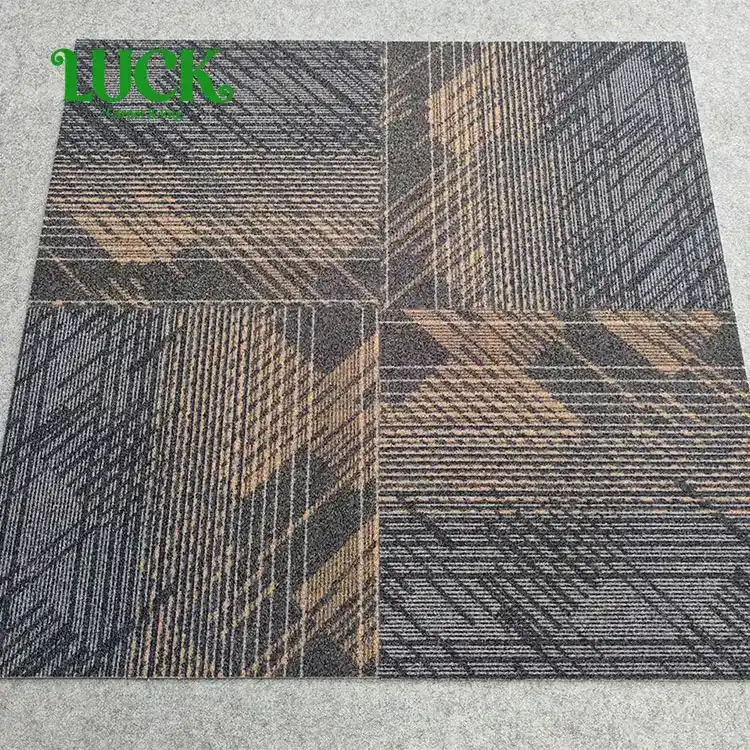

Szerokość / Rozmiar Płytka standardowa 50 cm x 50 cm, deska 25 cm x 100 cm i rozmiary niestandardowe

Wzór Dostępny projekt niestandardowy (grafika dostarczona przez kupującego, przekreślenie zatwierdzone przed produkcją)

Powierzchnia / Technika Stos pętli

Część 4: Cechy i zastosowania produktu

Drukowana płytka pętelkowa zarabia na siebie tam, gdzie podłoga przenosi informacje i ruch. Molo lotniska wykorzystuje kolor, aby skierować pasażerów w stronę bramki. W szpitalu osoba odwiedzająca oddział jest odprowadzana kolorową linią. Supermarket oddziela świeże produkty od kasy. W każdym przypadku grafika musi przetrwać ruch na niej, co jest kwestią konstrukcyjną, a nie graficzną.

1. Stos pętelkowy i sposób, w jaki ukrywa wkopaną ziemię

Na korzyść kafelka pętli działają dwa mechanizmy. Łuki rozpraszają światło w wielu kierunkach, więc cienka warstwa kurzu nie jest postrzegana jako matowa plama tak, jak na płaskiej powierzchni. A ponieważ nadruk jest barwiony w przędzy, czyszczenie usuwa zabrudzenia bez podnoszenia wzoru. Odporność na światło jest klasyfikowana w stopniu 6-7 zgodnie z normą ISO 105-B02, co ma znaczenie w przypadku przeszklonego dachu.

Podłoże wybrane do projektu decyduje o tym, jak powierzchnia radzi sobie z wodą. Laminat PCV zapewnia najbardziej płaskie ułożenie na gładkiej płycie i najwyższą ze wszystkich trzech wytrzymałość na odrywanie, wynoszącą od 30 do 38 N/50 mm. Podkład PE zmniejsza masę płytek w przypadku wyższych pięter i podwyższonych systemów dostępu. Ekologiczny laminat usuwa bitum i plastyfikator z osadów, kosztem większej dbałości o czyszczenie na mokro.

2. Pętelka z nadrukiem we wnętrzach komercyjnych o dużym nakładzie

Miejskie centrum usług w Kopenhadze w Danii zainstalowało 1600 m2 powierzchni w hali publicznej, dwadzieścia lad i kolejek między nimi. W odprawie proszono o wydrukowanie schematu wyszukiwania drogi w barwach miasta, z numerami powtórzonymi na podłodze przy każdym stanowisku i linią kierunkową biegnącą do wyjścia. Piętro odwiedza około 2100 osób w dni powszednie.

Wydrukowaliśmy 6400 płytek w czterech kolorach, zachowując pasowanie z dokładnością do 1,5 mm, dzięki czemu cyfry licznika pozostały wyraźne na połączeniach płytek i dopasowały każdy kolor do zatwierdzonego przekreślenia. Podkładem był laminat PCV zapewniający płaskość w dużej otwartej hali. Tygodniowy czas czyszczenia podłogi publicznej skrócił się o około 20% w porównaniu z przyciętym stosem, który zastąpił, ponieważ pętla uwalnia brud już przy pierwszym przejściu próżniowym.

3. Zanieczyszczenia pasów ruchu i konstrukcje pętlowe z wciąganiem włókien

Pętla ma jedną prawdziwą słabość, którą warto wyraźnie podkreślić. Ostra krawędź lub łapiące zwierzę może złapać pętlę i pociągnąć za zaczep w miejscu, w którym przecięty stos mógłby wyrzucić końcówkę włókna. Obroną jest siła zakotwiczenia: wiązanie pęczków mierzone zgodnie z ISO 4919 przy 36 do 44 N oznacza, że ​​pętla jest odporna na wyciąganie z głównego podłoża, a zaczep można przyciąć nożyczkami do poziomu, a nie wymieniać.

Drugą słabością jest pas ruchu. Zadrukowany pas na środku korytarza zajmuje znacznie więcej przejść niż krawędzie, a po kilku latach pas wydaje się jaśniejszy, mimo że nadruk jest nienaruszony. Przerwij długie biegi, obracając grafikę w poprzek szerokości w odpowiednich odstępach, zachowaj strefę przejścia o długości co najmniej trzech metrów przy każdym wejściu i umieść na pasie raczej wzorzyste niż gładkie podłoże.

Studium przypadku

Centrum serwisowe w Kopenhadze: 1600 m2 wydrukowanych wskazówek drogowych pod stopami

Miejskie centrum usług w Kopenhadze w Danii przebudowało podłogę publiczną obejmującą halę o powierzchni 1600 m2, kolejki i płyty postojowe. W dokumencie określono schemat poszukiwania drogi w barwach gminy, z dużą cyfrą przy każdym ladzie i paskiem kierunkowym prowadzącym do schodów wyjściowych. Budynek jest otwarty sześć dni w tygodniu dla około 2100 odwiedzających dziennie.

Wyprodukowaliśmy 6400 zadrukowanych płytek pętelkowych w czterech kolorach o gramaturze 600 g/m2, laminowanych na podłożu z PCV, aby zapewnić płaskość w całej otwartej hali. Rejestracja odbywała się z dokładnością do 1,5 mm, tak aby cyfry przecinały fugi płytek bez schodków. Po 18 miesiącach taśma kierunkowa nie wykazała mierzalnej utraty koloru w stosunku do zachowanych śladów, a wykonawca sprzątania odnotował o około 20% krótszy czas odkurzania tygodniowo niż w przypadku ściętego stosu usuniętego z tej samej hali.

Zapewnienie jakości i testowanie

Co testujemy na drukowanej konstrukcji

Monter zatrudniony na kontrakcie w Kopenhadze powiedział nam, że drukowane płytki to najłatwiejsza graficzna podłoga, jaką położył, ponieważ numery kolejne zostały wydrukowane na kartonach. Sekwencja to tylko jedna kontrola. Drukowanie dodaje dwa czeki do listy standardowej. Przed laminowaniem sprawdzamy pasowanie w poprzek płytki i odczytujemy kolor z zatwierdzonym skreśleniem; po laminowaniu partia przebiega według tego samego programu, co każda produkowana przez nas płytka tuftowana: ścieranie zgodnie z ISO 12947-2, wiązanie pęczków zgodnie z ISO 4919, odrywanie w N/50 mm, trwałość koloru zgodnie z ISO 105-B02 i ISO 105-X12, stabilność wymiarowa zgodnie z ISO 2551, utrata grubości pod obciążeniem statycznym zgodnie z ISO 3416 oraz ekran powietrza wewnętrznego zgodnie z klasą GB 18587-2001 O. W naszym zakładzie dostępna jest kontrola strony trzeciej, a dostarczenie zarejestrowanego pliku do druku eliminuje większość ryzyka produkcyjnego.

Często zadawane pytania

Czy na tej płytce możemy wydrukować zdjęcie lub logo?

Tak, w granicach. Loga, cyfry, mapy, wzory geometryczne i wielkoformatowe ilustracje dobrze się reprodukują, a my powiemy, kiedy obraz ma szczegóły zbyt drobne dla pętli 5 mm. Fotograficzne gradienty działają, ale nieco miękną, ponieważ pętelkowa górna część łapie światło pod kilkoma kątami. Wyślij grafikę w rozdzielczości 300 dpi w ostatecznym rozmiarze lub pliki wektorowe dla logo i napisów.

Czy nadruk ściera się na pasie o dużym natężeniu ruchu?

Nie łuszczy się ani nie łuszczy, ponieważ kolor jest barwiony w przędzy, a nie nakładany na powierzchnię, a ścieranie wynosi od 34 000 do 46 000 przetarć zgodnie z ISO 12947-2 przy 5 kPa. Pas może być nieco jaśniejszy ze względu na ugniatanie i zabrudzenie. Zaprojektuj grafikę tak, aby ciężkie pasy znajdowały się na wzorzystym podłożu, a nie na zwykłym polu.

Jaki podkład wybrać do drukowanego projektu?

Wybierz PCV tam, gdzie płyta jest gładka i chcesz mieć najbardziej płaską i najbardziej zamkniętą wymiarowo płytkę. Wybierz PE, gdy masa płytek ma znaczenie na piętrze lub w podwyższonym systemie dostępu. Wybierz ekologiczny laminat ze względu na zawartość materiałów pochodzących z recyklingu lub niski poziom zapachu podczas użytkowania. Wszystkie trzy osiągają poziom Bfl-s1 zgodnie z normą EN 13501-1.

Szczegóły produktu

Jakość druku, format płytek i zamawianie w SZCZĘŚCIE Dywan

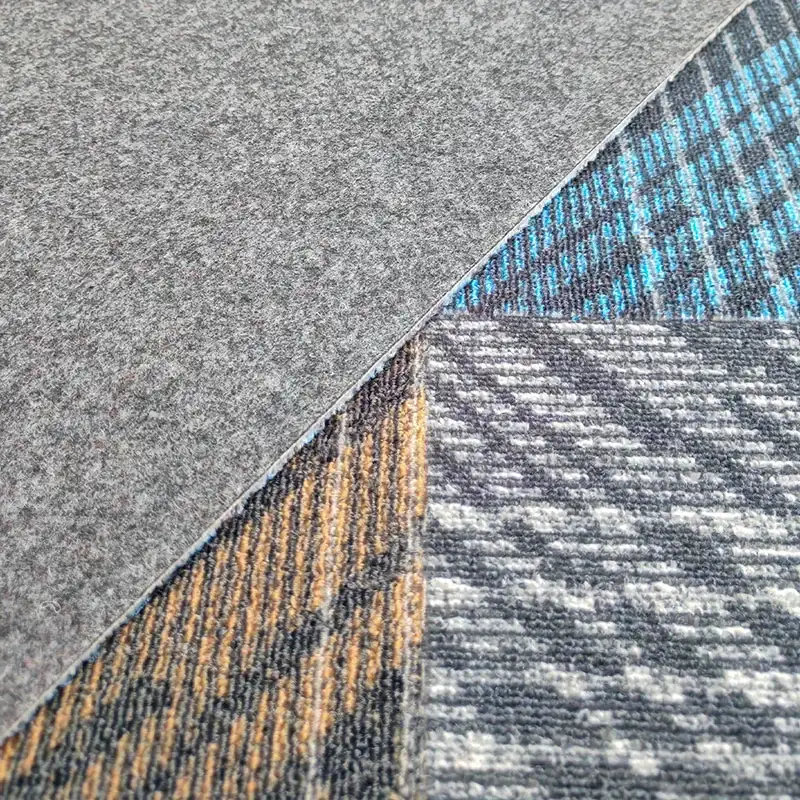

Zadrukowana powierzchnia ma miękki, matowy wygląd z delikatnymi liniowymi cieniami z pętelki, a kolor osadza się głęboko w włosiu, a nie na nim pływa, więc ciemny granat jest raczej postrzegany jako granatowy niż czarny. Płytki dostarczane są w formacie 50 cm x 50 cm lub 25 cm x 100 cm, po 20 sztuk w kartonie, z kodem partii, kolorami i datą produkcji na etykiecie.

Płytki układane są na suchym, równym podłożu przy pomocy kleju samoprzylepnego, w podanej kolejności, tak aby grafika przebiegała w sposób ciągły. Zamów 8% więcej niż 5%, ponieważ wycięcie wokół grafiki zużywa więcej materiału niż zwykłe pole. Nakłady wydruków niestandardowych trwają od 25 do 35 dni roboczych od zatwierdzonego skreślenia. Wyślij do firmy LUCK Carpet swoją grafikę i plan piętra, aby uzyskać układ wydruku i przykładową płytkę.
